匯辰IM155 Profinet分布式IO解決方案在凈水廠的排泥水處理項目中的應用

2023-05-18 Huceen
引言
      農村來的朋友可能知道,以前沒有自來水,家里都有一口大水缸,父親斜著身子,扁擔吱呀呀,從池塘挑著水回家,倒進水缸后打上明礬靜止一段時間缸底開始出現沉淀,這是農村最原始的水處理工藝。后來,大家發現將水缸集中在一起,由專人統一打明礬,效率更高,于是水缸越做越大就成了凈水廠,更為高效的藥品也逐步取代了明礬。


項目工藝介紹
      凈水廠的排泥水處理工藝主要包括調節、濃縮、平衡、脫水、處置基本工序。

     1、調節工序:

      調節是為了使排泥水處理構筑物均衡運行以及水質的相對穩定,一般在濃縮池前設置。凈水廠濾池的沖洗水及絮凝沉淀池的排泥水都是間歇排放,調節池可使后續設施負荷均勻,有利于濃縮池的正常運行。通常把接納濾池沖洗廢水的調節池稱為排水池,接納沉淀池排泥水的稱為排泥池。

     2、濃縮工序:

      濃縮的目的是提高污泥濃度,縮小污泥體積,以減少后續處理設備的能力。

     3、平橫工序:

      平衡一般設在濃縮池后,主要目的是均衡脫水機的運行要求,可以滿足原水濁度大于設計值時起到緩沖和貯存濃縮污泥的作用。

     4、脫水工序:

      脫水設置在濃縮、平衡之后,目的是進一步降低含水率,減少容積,便于搬運和最后處置。

     5、處置工序:

      處置作為最后一道工序,主要是對脫水后的泥餅進行外運填埋或作為垃圾場的覆蓋土以及作為建筑材料的原料、摻加料等。泥餅的成分應滿足相應的環境質量標準以及污染控制標準。

    6、處理后回用。隨著相對水資源和水環境的重視的加強,排泥水在濃縮脫水前先進行處理。


項目控制方式

      該項目主控系統選用SIMATIC S7-200Smart CPU 搭配 匯辰IM155 Profinet分布式IO方案。S7-200Smart作為Profinet 主站CPU;通過Profinet協議擴展匯辰IM155 Profinet從站模塊,并在IM155模塊后擴展數字量模塊和模擬量模塊。


現場設備的主要控制方式為:
     1、通過采集到的本地遠程信號來決定設備是由現場操作箱控制還是由PLC自動控制系統控制;
      2、通過采集到的運行和故障信號來反饋現場設備的運行狀態;
      3、通過采集到的現場模擬量信號包括:液位、流量等的變化來自動控制相關設備的啟停;
      4、通過采集到的模擬量信號來反映污水脫泥處理的情況;
      5、通過自控系統給定模擬量信號來控制相關閥門開度、電機轉速等。


國產PLC

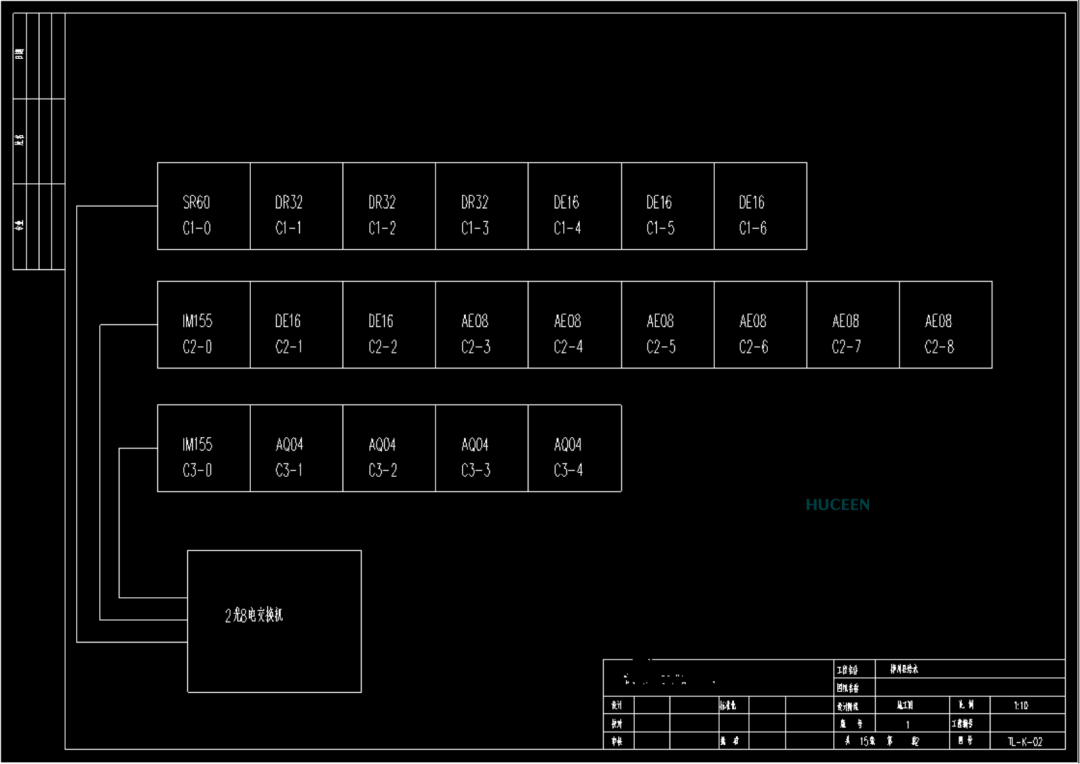

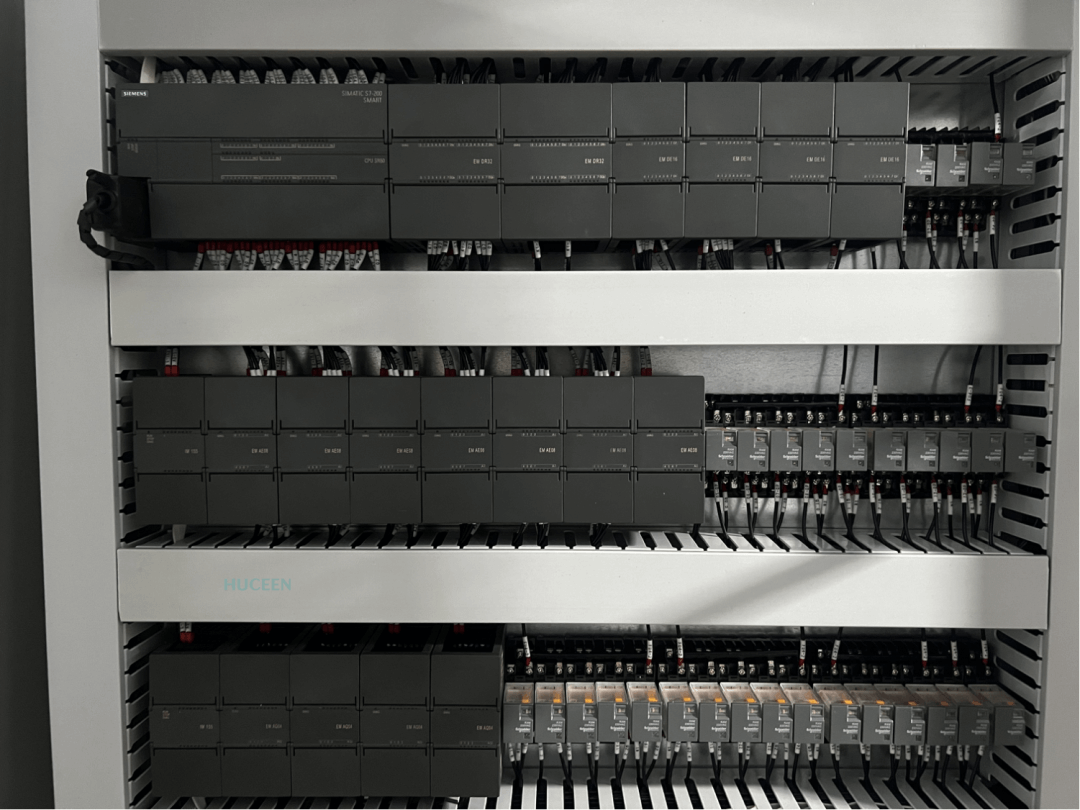

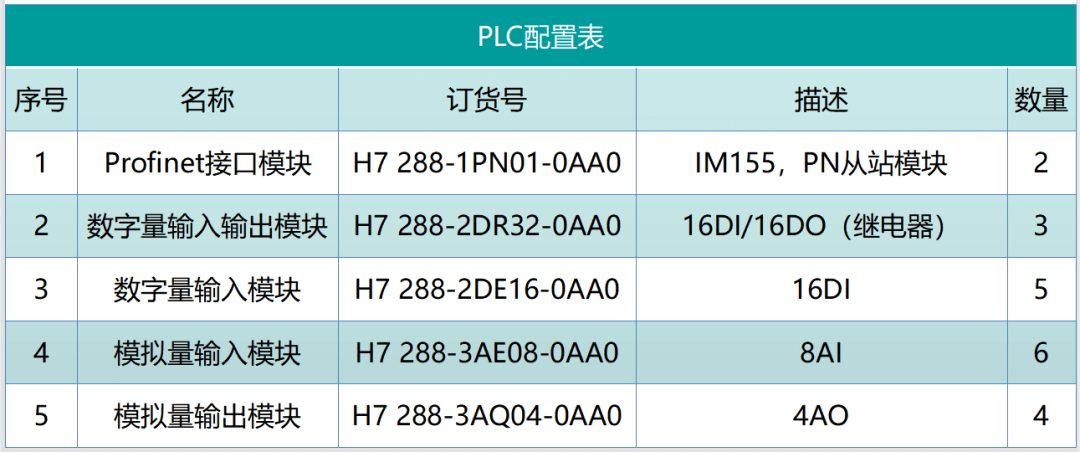

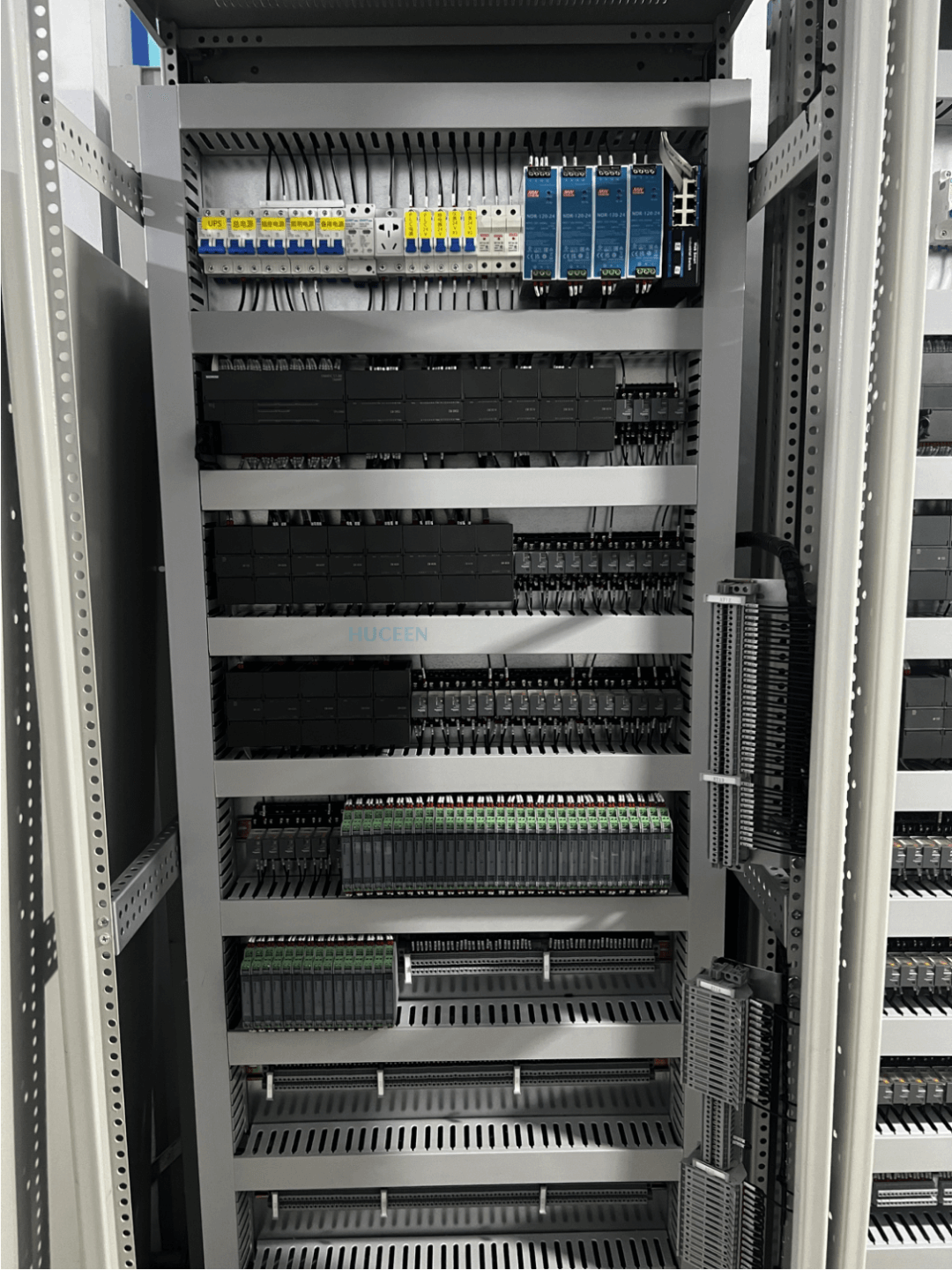

項目系統配置

國產PLC

國產PLC

國產PLC

國產PLC


標簽: IM155 分布式IO
