匯辰E7-200Smart PLC在恒壓供水中的應用
2023-06-09
Huceen
隨著近些年社會經濟的快速發展，全國各地經歷了快速的城市化進程，城市人口迅速增加，城市規模迅速擴大，城市建筑的規模和髙度也不斷增長和突破，這些增長對城市供水系統提出了超出以往的、越來越高的要求。
目前的社會需求和經濟發展需要的供水方式發展趨勢，都普遍朝向了高效節能、自動可靠的大方向，將恒壓供水與變頻調速這兩項技術相結合，正是能夠滿足現代社會高效節能和穩定可靠發展趨勢的供水方式。 恒壓供水，是指通過水壓壓差作為反饋信號進行控制調節，使供水的壓力保持穩定，實現供水、用水平衡的技術。 變頻技術，是指根據系統對動力需求高低，通過控制供電頻率，控制電機轉速，達到降低功耗，提高運行經濟性的技術方式。采用變頻技術后供水系統的優點
1.減少電流沖擊：水泵、電機能夠?qū)崿F(xiàn)變頻啟動變頻停機，啟動停機電流都比較小，大大減少了系統啟動停機對電網的沖擊電流和電壓波動。
2.減少機械沖擊：可以減少對管網、水泵、閥門等機械系統的沖擊，減少了維保工作量，延長了管網壽命，提高了經濟效益。 3.節能降耗：可以根據實際用水需求的峰谷變化對水泵機組進行轉速調節，有明顯的節電功效，提高了經濟效益。 4.提高系統運轉的自動化程度，同時可靠性也比較高，可以實現無人值守工作，大大降低了系統運營的人工成本。 5.系統保護：系統擁有過流、過載、過壓、欠壓、電機缺相、短路、系統過熱等多項保護功能。 6.系統具有一定的擴容和升級能力，如果需要增加供水容量，可以進行方便的擴容技改，如果系統以后需要進行統一的調度監控，利用改造也可以很方便的實現聯網監控功能和統一調度。
變頻恒壓供水系統，主要的組成部分包括了報警裝置、操作界面、通信接口，控制系統、信號檢測和執行機構，其主要構成部分如下圖。
變頻器恒壓供水方式的構成圖
系統控制時，我們所需要檢測的信號有液位、水壓以及報警信號: 所謂水壓力信號就是我們所說的用戶管網里水的壓力值，這個信號是恒壓供水控制中最為的重要的一個信號。它其實是一個模擬信號，讀取到PLC中進行A / D轉換。此外，為了增加系統的穩定性，我們還要檢測最大供水壓及最小供水壓以及用電接點的壓力值。 水泵進水的水量充足與否主要是通過液位信號來反映。當液位信號是有效信號的時候，為了避免水泵發生空抽的現象，導致電機損壞，控制系統要執行保護系統的功能。我們在水里面安裝液位傳感器，來提供液位信號。 系統是不是在正常的狀態下運行，變頻器是不是出現故障了，水泵的電機是不是運行在過載狀態下，都可以通過報警信號反映出來，這個報警信號是一個數字量。
對于變頻恒壓供水系統的控制最重要的部分就是供水控制器。供水控制器通過收集本系統中的報警信號、液位以及壓力，分析從人機接口以及通訊接口而來的數據信息、處理相應的控制算法，獲得相應的控制措施，采用變頻調速器以及接觸器來控制水泵。 變頻器的主要作用就是有效地調節水泵轉動速度。它的主要原理就是跟蹤由供水控制器傳輸而來的控制信號而相應的調節泵的工作頻率，從而調節調速泵的工作速度。 變頻器的電控設備包括轉換開關保護繼電器以及一組接觸器等部分元件。主要作用就是有效地調節水泵的運行方式、實現手動與自動轉變以及分散和集中的有效控制等相應的工作。

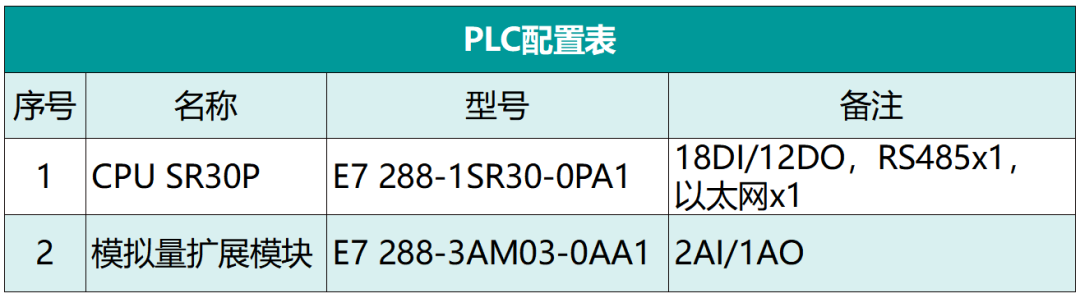

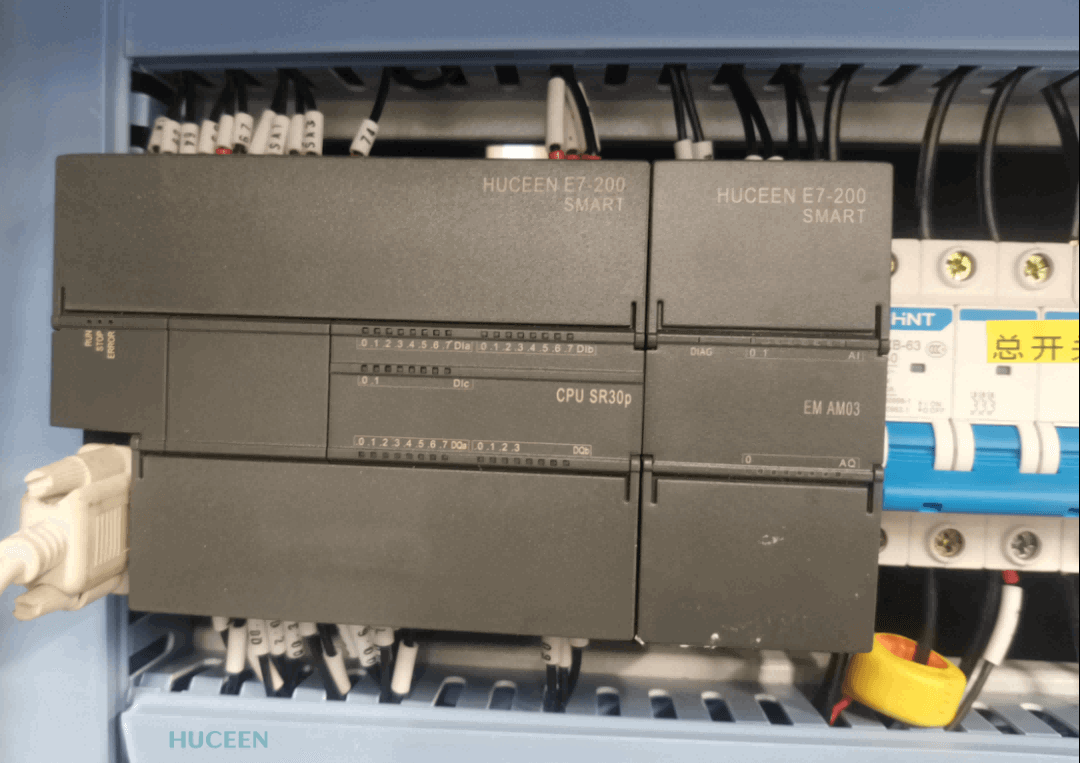

控制柜PLC

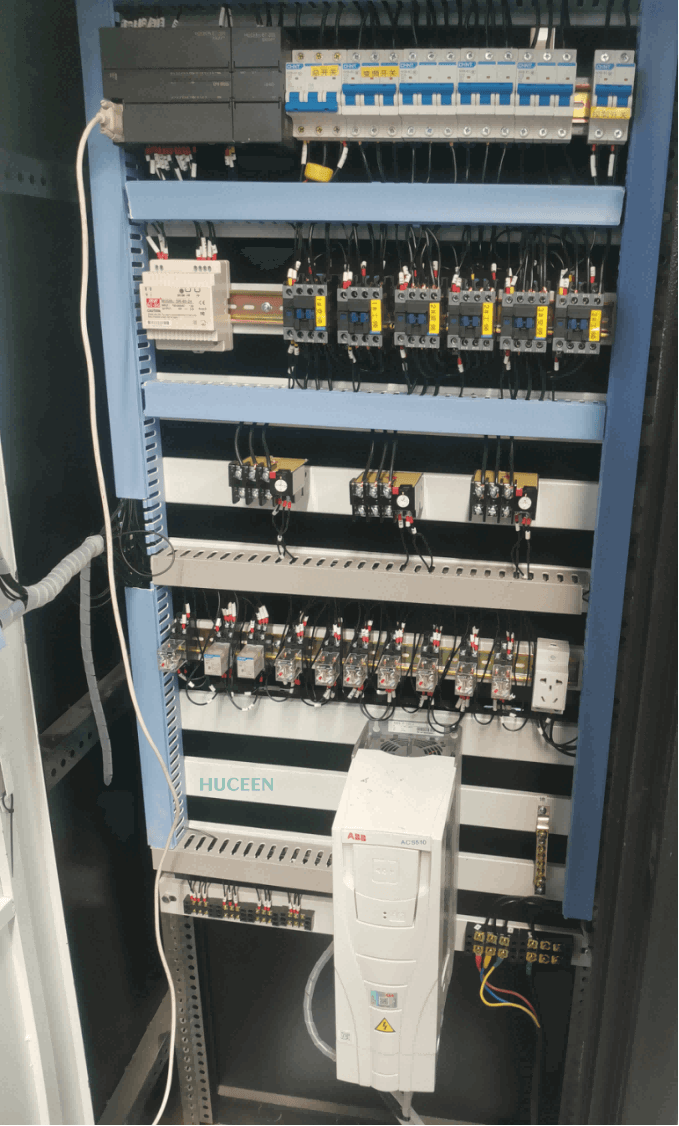

恒壓供水電控柜
