E7-200Smart PLC在疊片螺旋式污泥脫水系統中的應用

2023-05-16 Huceen

引言

疊螺污泥脫水機是運用螺桿擠壓的原理，通過螺桿直徑和螺距的變化產生強大的擠壓力，以及固定環和游動環之間的微小縫隙，實現對污泥擠壓脫水的一種新型固液分離設備。

在污泥脫水領域內，疊螺式污泥脫水機和板框壓濾機是應用較多的兩類設備。而疊螺式污泥脫水機由于其占地空間??；便于維修及更換；重量小，便于搬運，具有自我清洗等優勢，廣泛用于市政污水處理工程以及石化、輕工、化纖、造紙、制藥、皮革等工業行業的水處理系統。

國產PLC

疊螺式污泥脫水機工作原理

項目介紹

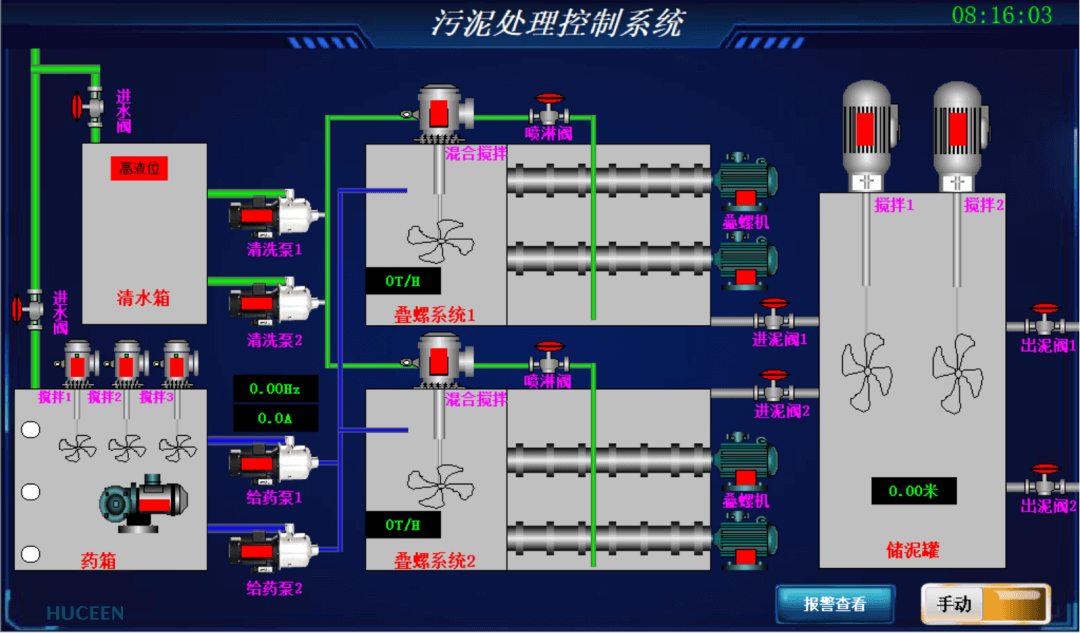

該項目為某水廠疊螺脫水系統，包含兩臺疊螺污泥脫水機、一體化加藥裝置、加藥泵、清洗泵、儲泥罐等設備組成。系統具備自動運行、設備故障聯鎖、液位聯鎖等功能，可實現高效的污泥脫水功能。

國產PLC

疊螺式污泥脫水系統工藝流程

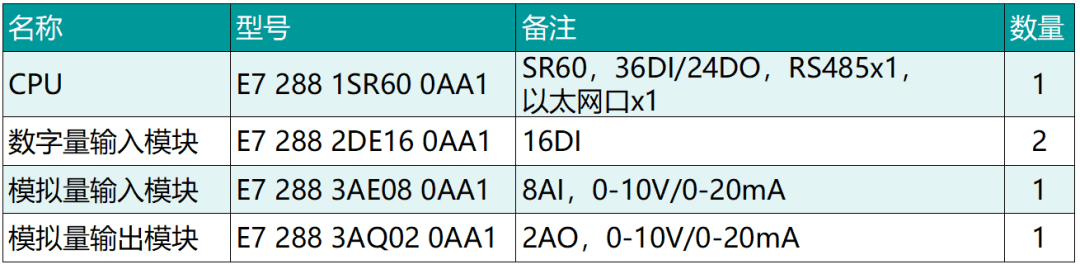

PLC控制系統配置

主控系統選用匯辰E7-200SMART 系列PLC，CPU本體數字量輸入和擴展的數字量輸入模塊用于采集攪拌機、閥門等設備的運行、故障狀態與液位開關；CPU本體數字量輸出用于控制系統內各類設備的啟停；通過擴展模擬量輸入模塊用于采集液位、流量信號；通過擴展模擬量輸出模塊用于調節加藥泵變頻器的頻率。

國產PLC

電氣柜

標簽: E7-200Smart 水處理
