S7-1500與匯辰E7/H7 SMART以太網S7通信

IP地址

S7-1500：192.168.10.10

E7-200SMART：192.168.10.11

創建一個子網絡如下“PN/IE_1”

依次操作，設備和網絡—網絡視圖—連接—點中CPU—右鍵—添加新連接

設置成“S7連接” 點擊“添加”

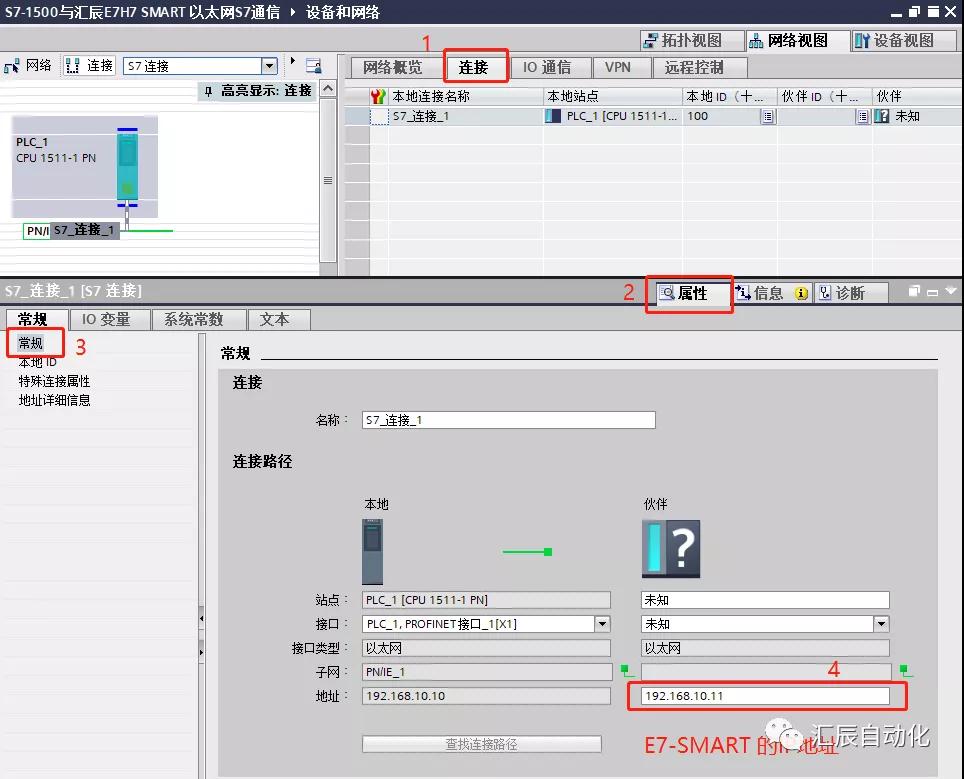

然后選擇，連接—常規—設置SMART的IP地址

點擊“地址詳細信息”查看伙伴的TASP號（SMART支持03.00，其余號未測試）

編寫通信程序

具體參數含義可參考幫助

激活M0.0將S7-1500中DB2.DBB0-DB2.DBB9中的數據寫入SMART中的VB0-VB9中

激活M0.1讀取SMART中的VB10-VB19的數據到S7-1500中DB2.DBB10-DB2.DBB19中

測試

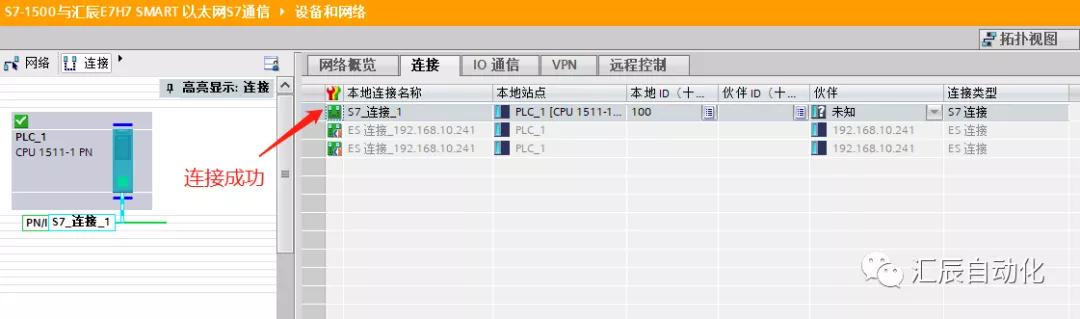

查看鏈接狀態

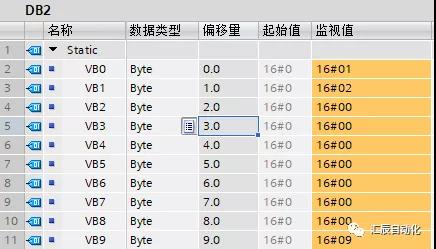

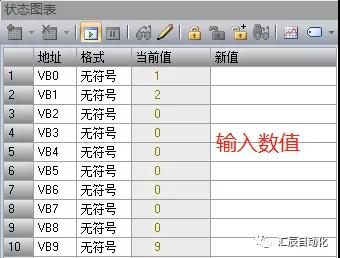

向SMART中VB0-VB9寫入對應數據，查看1500對應的DB存儲器

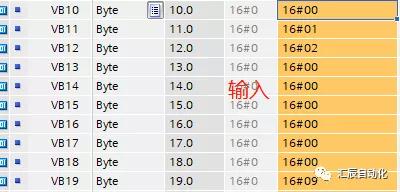

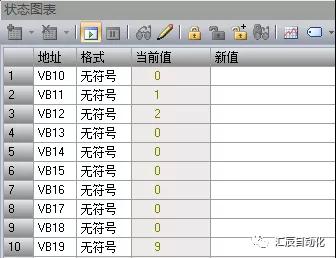

向1500的存儲器寫入數據，查看對應SMART存儲器
