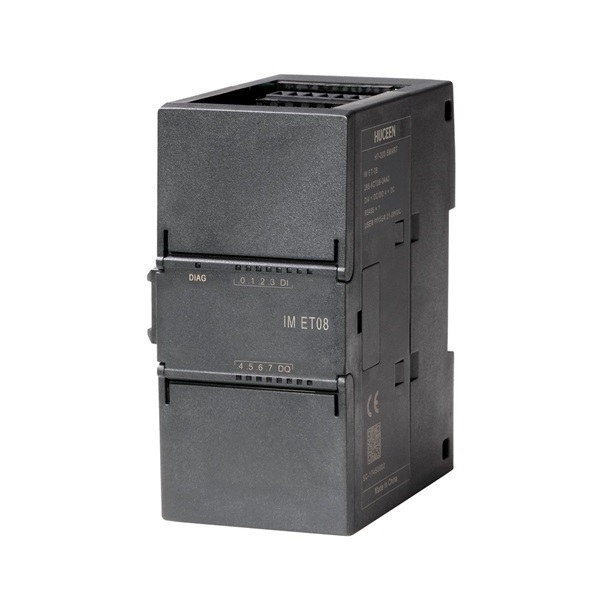

擴展機架模塊-IM ET08

  • 產品型號: IM ET08
  • 訂貨單號: E 288-9ET08-0AA0
  • 產品特性: 擴展機架模塊 可擴展6個smart系列模塊
  • 產品尺寸: 47×100×81mm
  • 通訊接口:
  • I/O 點 數:
型號

IM ET08


訂貨號E 288-9ET08-0AA0
產品描述

擴展機架模塊 可擴展6個smart系列IO模塊

常規規范

尺寸WxHxD(mm)

47×100×81

電源輸入電壓20.4-28.8VDC

電源輸入電流0.8A(最大)

功耗20W(最大)

5VDC背板電流供應(持續)1300mA,背板電流持續供應
通訊接口

電氣類型

RJ45(不支持極性自適應)

傳輸速率10Mbit/s和100Mbit/s

是否隔離是(現場與邏輯)
數字量輸入

輸入類型

漏型/源型(IEC類型1漏型)

輸入點數4

額定電壓24VDC

浪涌電壓(最大)35VDC,0.5s

邏輯1(最?。?/span>15VDC

邏輯0(最大)5VDC

輸入延時(最大)4.5ms

光電隔離(現場側到邏輯側)500VAC,1分鐘
數字量輸出

輸出類型

晶體管輸出,固態-MOSFET(源型)

輸出點數4

額定電壓24VDC

電壓范圍20.4-28.8VDC

浪涌電流(最大)8A,100ms

每點額定電流(最大)0.75A

切換頻率(最大)/

通斷延遲(最大)150us

光電隔離(現場側到邏輯側)500VAC,1分鐘

觸點壽命

無負載/

額定負載/
功能說明

概述

通過S7從站協議,把擴展在接口模塊之后的IO模塊的IO數據傳輸?shù)街髡局小>哂腥缦绿攸c:

最多可擴展6個smart擴展模塊;

支持S7、訪問 I區、Q區、AI區、AQ區和V區 ;

可以通過S7協議(作為從機),與S7-200smart或E-smart系列CPU進行方便而且高效的S7通信


支持模塊類型支持所有數字量和模擬量擴展模塊(包括使用V區的IO模塊),不支持DP01
  • 1649507425683564.png

    以太互聯 經濟便捷移動端監控

    CPU本體標配以太網接口,集成強大的太網通信功能,用戶可以通過普通網線將程序下載到PLC中,方便快捷,并且支持以太S7 協議與ModbusTCP協議。

  • 1649507461567688.png

    三軸脈沖 運動自如

    CPU本體最多集成3路高速脈沖輸出,頻率達100Khz, 持PWM/PTO輸出模式以及多種運動模塊,可自由設置運動包絡。配以方便的向?qū)гO(shè)置功能,快速實現設備調速,定位等功能。

  • 1649507481750519.png

    隱藏式加密,保護開發者

    基于系統底層加密,保護開發者知識產權不泄露。開發者自定義需加密的程序塊。加密后,程序下載至PLC即"隱藏",且無法上傳,無法復制。

匯辰自動化,國產PLC,200smart,S7-200,匯辰PLC

  • 1649507425683564.png

    以太互聯 經濟便捷移動端監控

    CPU本體標配以太網接口,集成強大的太網通信功能,用戶可以通過普通網線將程序下載到PLC中,方便快捷,并且支持以太S7 協議與ModbusTCP協議。

  • 1649507461567688.png

    三軸脈沖 運動自如

    CPU本體最多集成3路高速脈沖輸出,頻率達100Khz, 持PWM/PTO輸出模式以及多種運動模塊,可自由設置運動包絡。配以方便的向?qū)гO(shè)置功能,快速實現設備調速,定位等功能。

  • 1649507481750519.png

    隱藏式加密,保護開發者

    基于系統底層加密,保護開發者知識產權不泄露。開發者自定義需加密的程序塊。加密后,程序下載至PLC即"隱藏",且無法上傳,無法復制。
