匯辰E7-200Smart物聯網型PLC在核酸實驗室新風控制系統中的應用

引言

      目前工業自動化水平已成為衡量各行各業現代化水平的一個重要標志。自動化已逐步深入滲透到人們?nèi)粘５纳a(chǎn)生活過程中，例如每天都會接觸到的就有電梯、中央空調等。因人類生產生活的需要，暖通空調系統的應用不斷擴大，成了各大型室內場所的必備基礎配套設施。

項目介紹

      該項目為某醫院核酸實驗室的空調機組控制系統，包含了空調機組、補風機、殺菌以及壓差傳感器，通過上述設備進行集中式管控，為核酸實驗室提供先進的潔凈通風系統。

MAU畫面

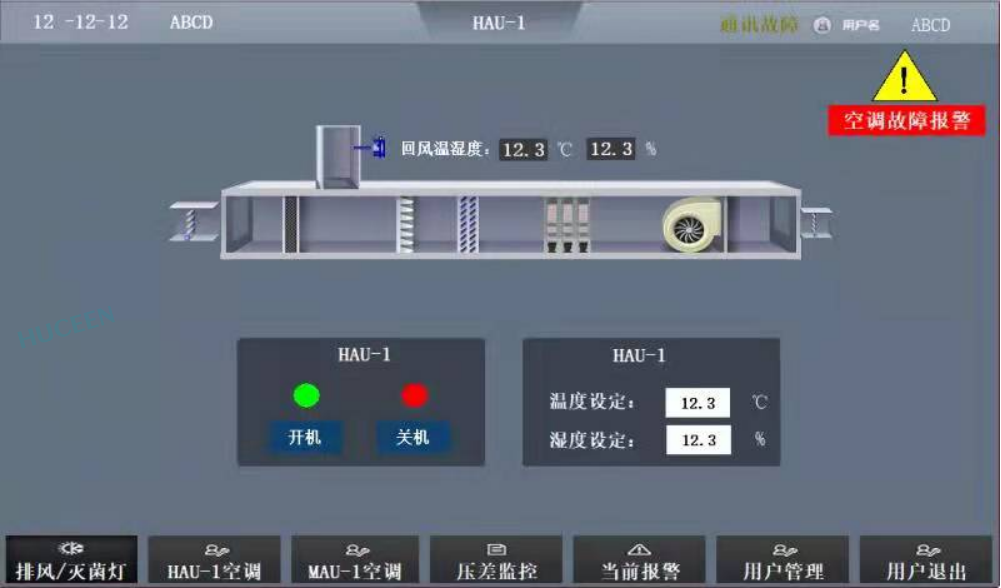

HAU畫面

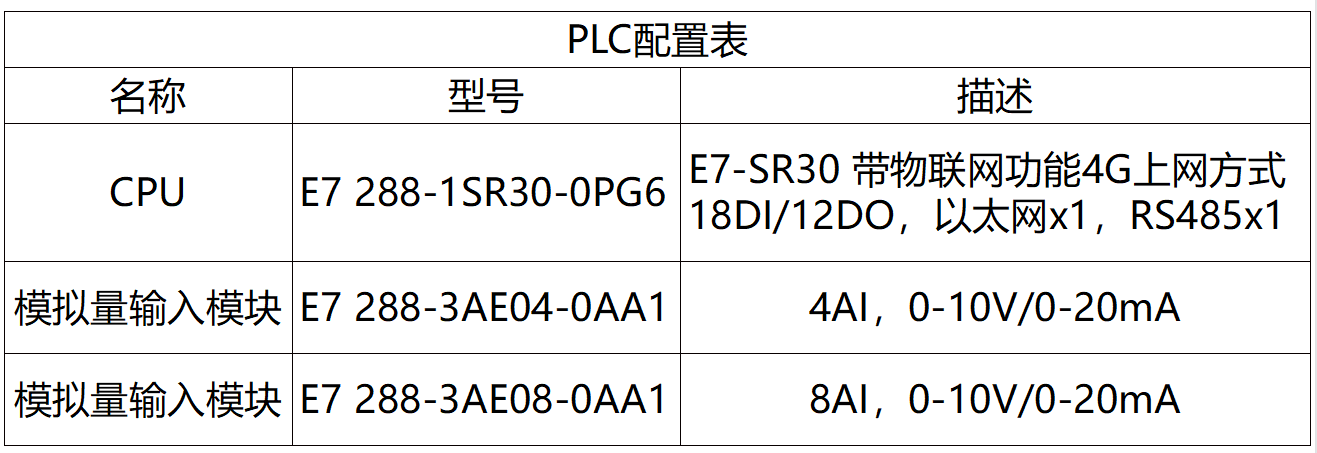

PLC控制系統配置

      本項目中的自動化控制系統選用匯辰E7系列200Smart PLC系列及I/O擴展模塊，PLC通過模擬量輸入擴展模塊采樣實驗室的壓差，通過數字量輸出來控制排風風機和滅菌燈的啟停以及通過串口485通訊來對HAU/MAU空調的溫濕度的設定與監控，該系統實現了排風、滅菌、空調、壓差監控、物聯網遠程監控與控制功能。

PLC控制柜

云端畫面

主要功能

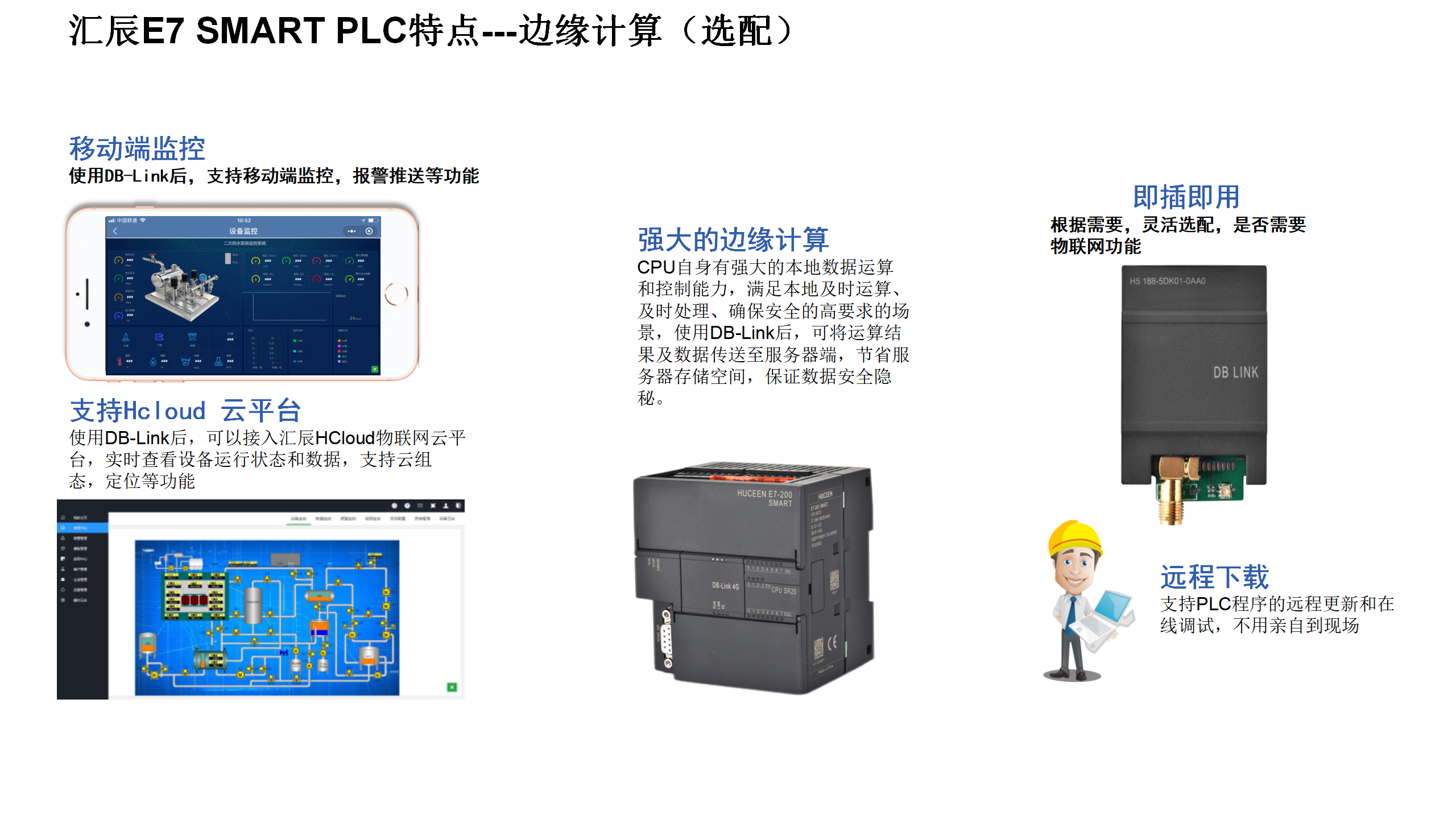

      云端監控：通過匯辰物聯網云平臺可以實現在在云端對系統中所有設備進行控制與監視。
