匯辰H7-200Smart 經濟型模擬量模塊在純水處理行業中的應用

什么是純水處理？

純水處理設備是用于工業生產用水的純水制取裝置，目的是去除原水中的懸浮物、膠體、硬度、有機物和余氯等妨礙后續反滲透運行的雜質，根據客戶的需求采用的不同的工藝流程來制取符合客戶生產用純水的標準。純水設備系統采用反滲透水處理工藝，包含：原水泵、多介質過濾器、活性炭過濾器、軟水器、過濾器、反滲透主機、紫外殺菌器/臭氧殺菌器、純水箱等等。

設備介紹

   該設備為0.5T/小時的純水處理系統，包含源水→源水泵→砂過濾器→活性炭過濾器→一級反滲透膜→二級反滲透膜→EDI系統→無菌水輸送等工藝環節，可實現水壓聯鎖保護，自動儲水，恒壓供水等功能。

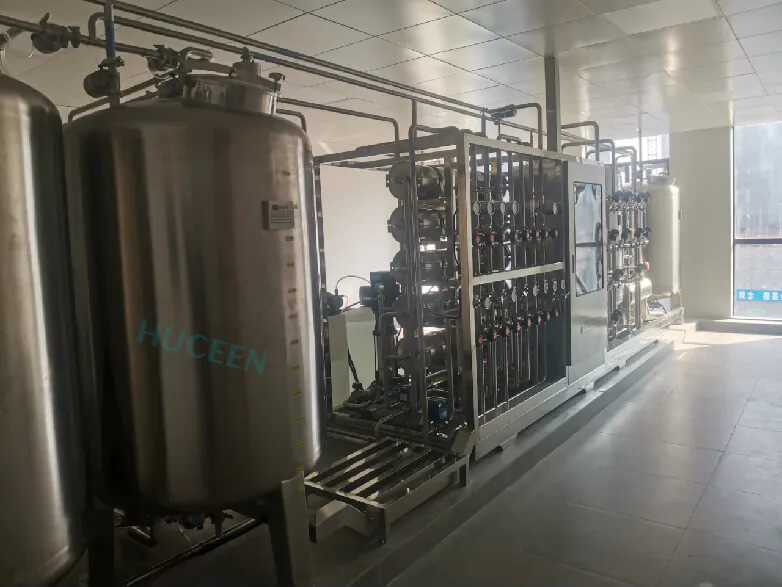

純水處理設備

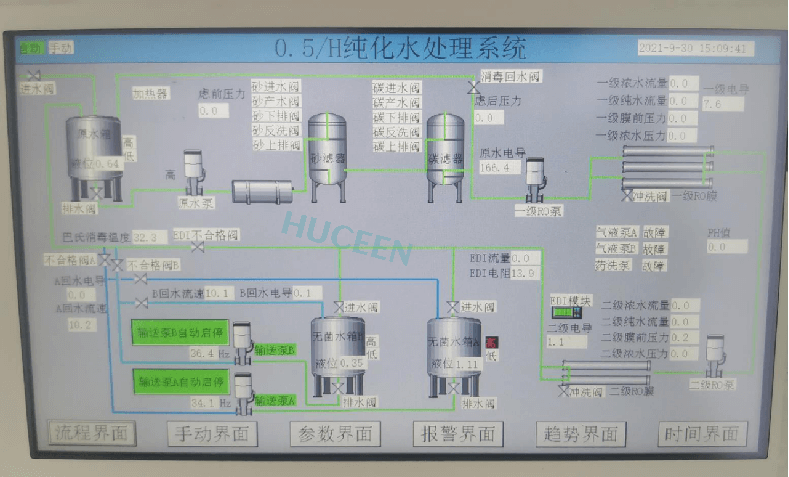

工藝畫面

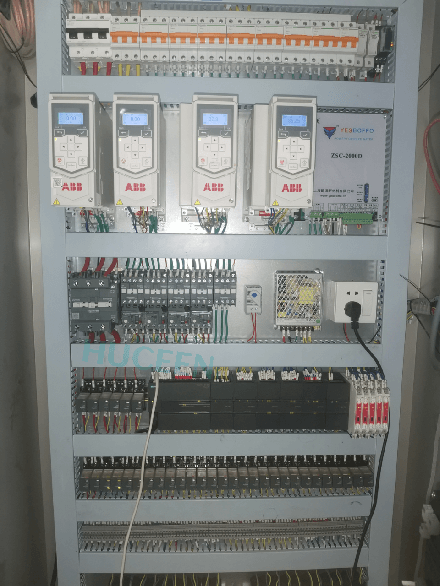

現場電柜照片

PLC控制系統配置

   該項目主控系統選用SIMATIC S7-Smart CPU搭配匯辰H7 -200Smart模塊，使用CPU本體自帶的RS485口與觸摸屏通信，通過擴展的數字量輸出模塊控制電機，閥門等設備；擴展的匯辰獨有的經濟型模擬量模塊分別檢測水管壓力、電導率、流量、溫度等信號，通過擴展模擬量輸出模塊實現兩臺無菌水泵的頻率調節。

匯辰H7-200SMART經濟型模擬量模塊介紹：

       經濟型模擬量模塊是匯辰工作人員通過對多個行業的深入調研，總結終端用戶的實際使用習慣以及痛點而規劃的一整套產品系列，其有以下特點。

       單一信號：單個模塊所有信號輸入類別分為全電壓型或者全電流型

       超高性價比：經濟型模塊相比較標準型模塊輸入信號類型由電壓電流混合變?yōu)榱思冸妷盒突蛘呒冸娏餍?，對?yīng)的也刪減掉了不必要的信號檢測原件，從而降低了模塊的成本。

       超強抗干擾性：經濟型模塊相比較標準型模塊電路更佳簡單，并且研發人員在設計時又對其做了優化，從而使得極大地提升了經濟型模擬量模塊的抗干擾性能。

       優化模塊接線：經濟型模塊對接線方式做了一些修改，使得用戶在使用二線制電流傳感器（無源型電流傳感器）時更加方便接線。

PLC配置表

PLC照片

系統功能：

      水質監測：包含電導率、水壓、水箱液位、水流量、水溫等數據的實時檢測，數據歸檔以及歷史曲線等功能。

      異常預警：包含濾前、濾后、水管壓力、水箱液位等重要變化量的預警功能，并設系統停機門限值，用于保護設備。

      RO自動沖洗：分為一級RO與二級RO，通過關聯沖洗閥門、高壓泵等設備根據設定沖洗時間的聯鎖動作。

      電導率與回水閥聯鎖：在二級RO處檢測水的電導率，合格則輸送至無菌水箱，不合格則打開回水閥門將水返回至原水箱再次處理。

      恒壓供水：根據設定的輸送水壓，自動調節變頻器頻率實現無菌水的恒壓輸送。
