智控新風 高效節能 - 匯辰E7 200 Smart系列PLC助力AHU控制新標桿

在大型商業綜合體、現代化廠房以及高端寫字樓中，中央空調系統不僅是舒適環境的保障，更是能耗管理的核心。

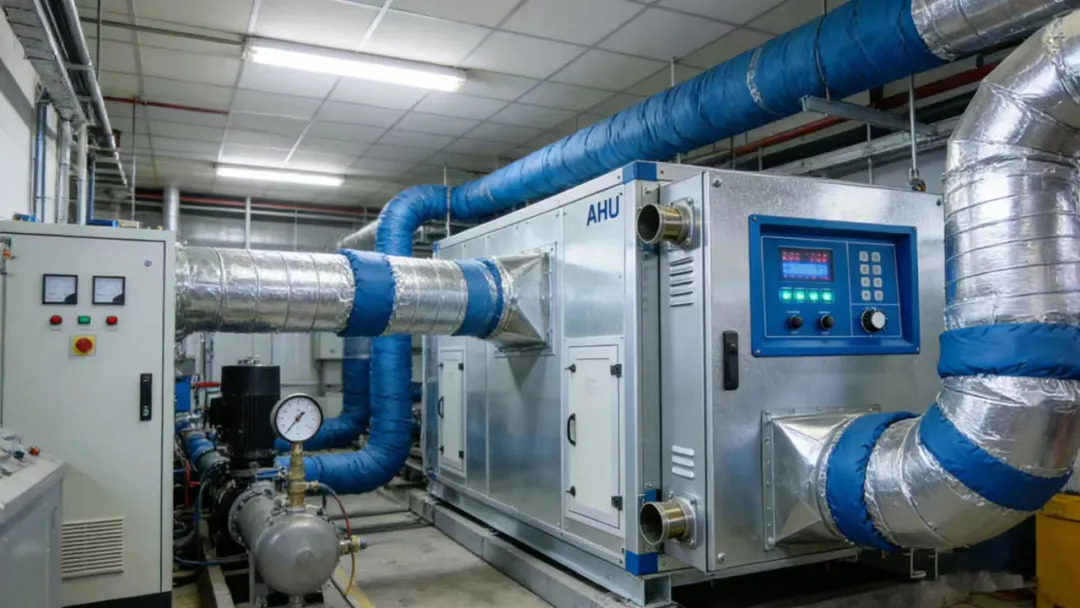

作為中央空調的“心臟”，空氣處理機組（AHU）的控制水平直接決定了建筑的能耗指標與空氣質量。在“雙碳"目標推進與AI技術浪潮下數字與綠色轉型不再是遙遠的藍圖而是迫在眉睫的實戰！

三大訴求 錨定綠色智能方向

傳統AHU系統如同缺乏指揮的士兵——傳感器、水閥、風機等設備各自為政，僅依靠簡單的固定模式運行。這直接導致：

三重躍升 踐行低碳節能發展

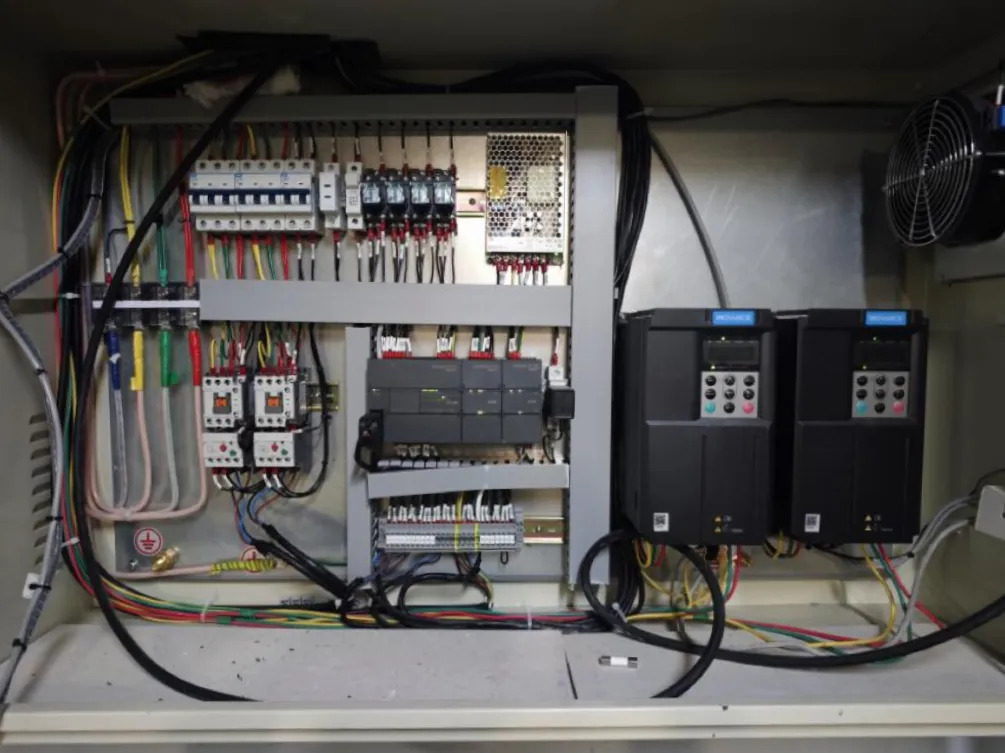

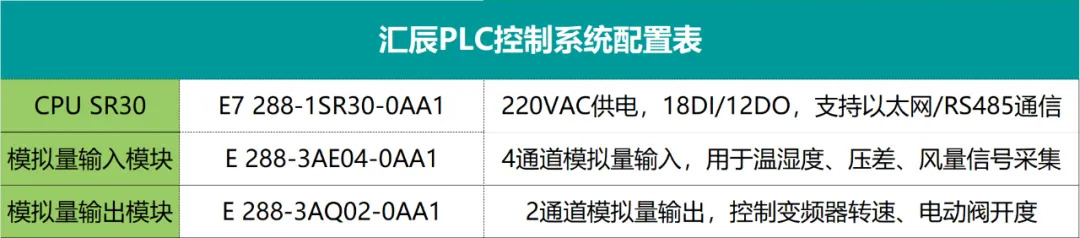

面對傳統AHU在控制精度、能效優化與安全運維上的三大挑戰，匯辰以E7 SR30 CPU為核心控制器設計并集成了包含溫濕度傳感器、壓差變送器、變頻器、電動風閥、電動水閥及執行機構的綜合控制系統,提供了從數據采集到智能控制的全流程解決方案。

高精度感知：通過AE04模擬量輸入模塊，精準采集回風/新風溫濕度、送風溫度等關鍵信號，進行濾波、標度變換，消除環境干擾，確保數據準性。

智能決策：利用E7 SR30 CPU內置PID算法，根據設定溫濕度與實際值的偏差，輸出控制信號至電動水閥和加濕器，實現溫濕度閉環控制。

精準執行：通過AQ02模擬量輸出模塊，將控制信號無損傳遞至執行機構，驅動電動水閥與加濕器精確動作。

按需送風：根據系統負荷需求輸出變頻器調速信號,通過調節風機轉速改變送風量,實時調整風機轉速，通過模擬量輸出模塊調節變頻器轉速、電動閥開度，實現“溫濕度-風量-能耗”的動態平衡。

協同控制：結合靜壓傳感器信號，采用PID調節同步協調變頻器、電動水閥及風閥的開度指令，確保制冷、送風、調節環節高效匹配，實現多臺機組風壓協同控制，避免氣流短路或區域風壓不均，避免能量抵消。

匯辰采用自主研發的PID控制塊，整個調試過程簡單便捷，如下圖所示，當TUNING參數設置為1并保持時，程序塊將進行自整定，2-3分鐘后PID自整定結果即可填入相應的引腳。徹底告別依賴資深工程師“手動試錯’的漫長過程，極大降低了調試門檻與時間成本，讓智能控制真正變得簡單高效！

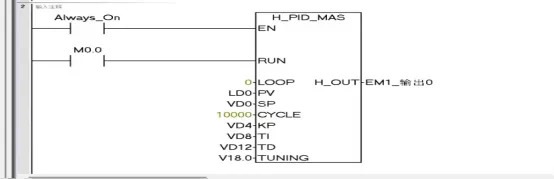

匯辰PID功能程序截圖

運行自整定（設置TUNING=1）

異常工況處理：當檢測到風機過載、電機超溫或送風溫度超限，PLC立即觸發緊急停機程序，關閉風閥/水閥并切斷危險設備電源。

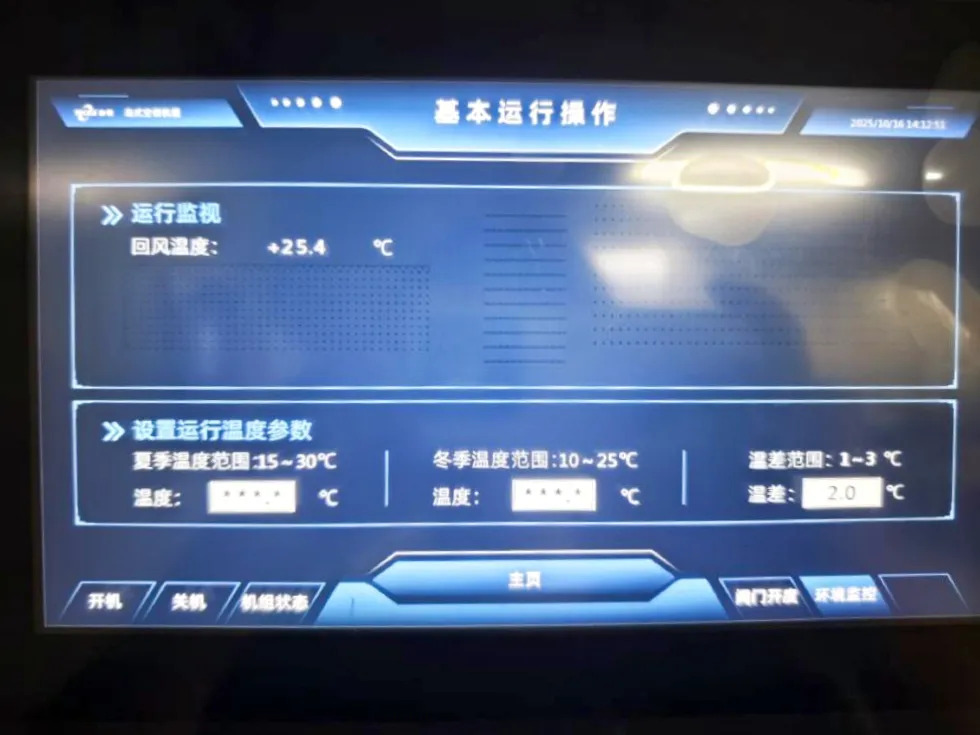

數字化運維：系統自動記錄故障類型、發生時間及處理建議并通過以太網傳輸至HMI界面清晰顯示。運維人員可快速定位故障根源，獲取處理建議，極大縮短排障時間。

遠程監控能力：內置以太網通過觸摸屏對設備狀態實時監控，支持遠程復位支持遠程復位與參數調整，提升運維效率實現預防性維護。

匯辰E7 200 Smart系列PLC以精準的控制內核、開放的通信架構與可靠的工業設計，將傳統AHU從孤立運行的機械設備，升級為可感知、能思考、會協同的智慧單元，有效解決控制粗放、能耗虛高、運維滯后的需求問題。
