匯辰E7-200 SMART在污水處理系統中的應用

一、引言

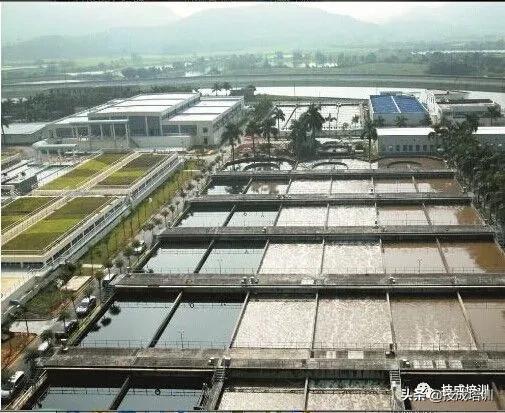

污水處理工程在設計、建設及生產運行過程中，充分秉承了綠色環保的理念，體現了人與自然的和諧相處，為深圳市民奉獻了一座園林景觀式的大型污水處理廠，其在生物除臭、深度處理、中水回用、景觀設計等方面的獨具匠心，對于現代化城市污水處理、城市環境建設極具借鑒意義。本次選用匯辰E7-200 SMART PLC在污水廠干粉配制和投加系統，并配合新建污水除臭系統，解決污水處理廠周邊地區環境的臭味問題改善深圳河的水質環境。

二、項目介紹

1.干粉配制和投加系統用在污水廠里用于溶解固態的干粉（絮凝劑）并配制成溶液的全自動配制裝置。系統采用匯辰E7-200 smart  PLC作為控制器，控制整個配藥系統的運行。昆侖通泰觸摸屏作為人機操作界面，用于顯示系統運行狀態，調節系統運行參數。控制柜內包含有供電單元和保險絲、電氣控制和系統工作的其它控制設備。

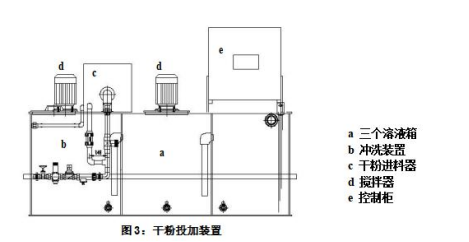

2.干粉配制裝置是由用于干粉的貯存、進料、浸濕、溶解和熟化件組裝為一體的整體設備。整套設備包括封閉的3個溶液箱，帶有內沖洗裝置的水管路，干粉進料器，攪拌器和控制柜。

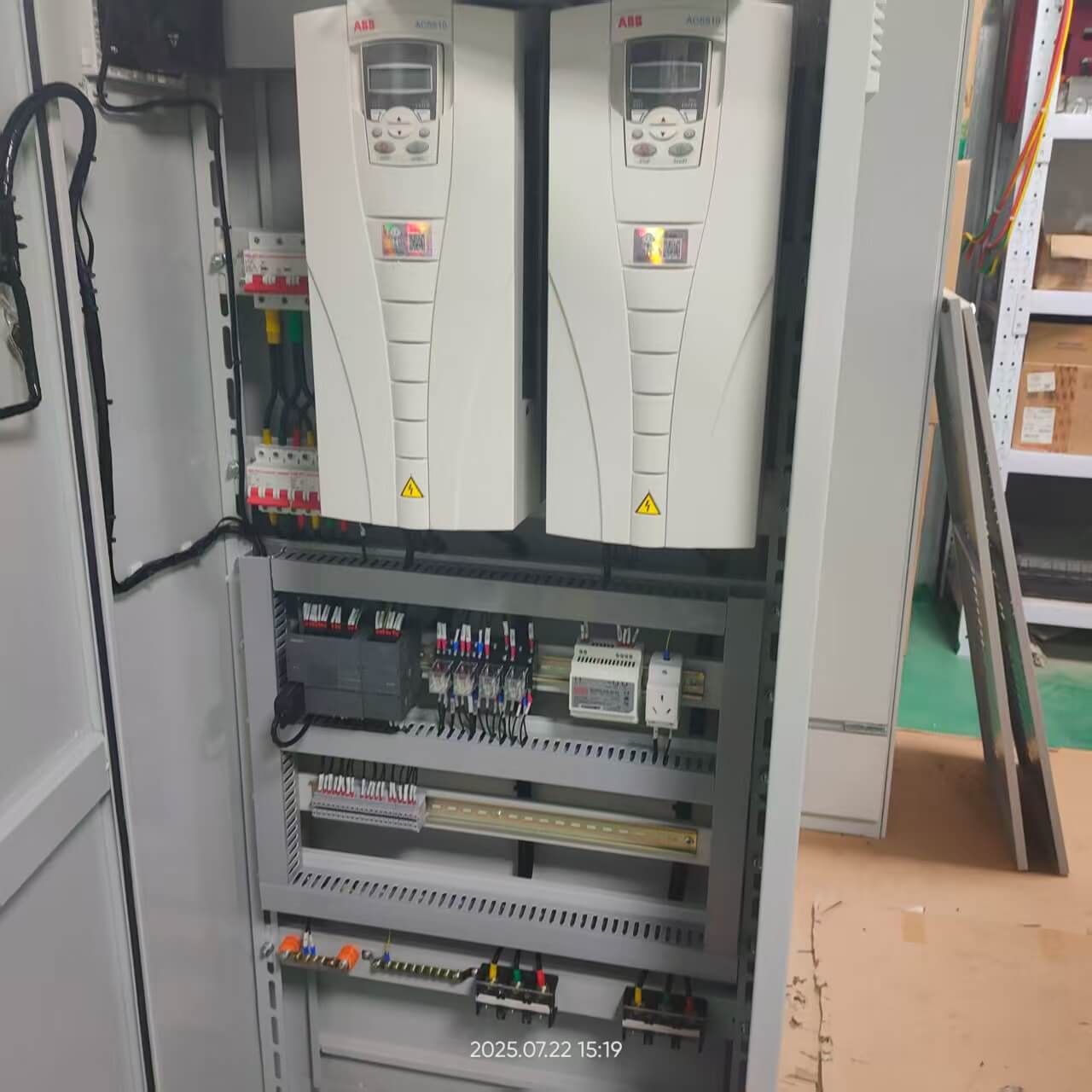

三、電氣柜信息

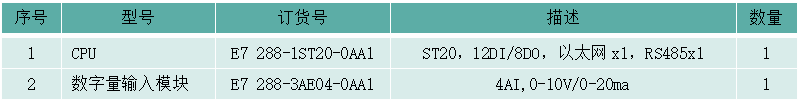

           PLC配置表

四、控制要求

1. 進水系統和浸濕設備

根據程序設置，當儲液箱中一旦達到了低液位，電磁閥自動打開，經過預沖洗后，給配藥裝置供應必要的溶液用水，調節閥控制進水流量，以保證水量浸沒粉狀絮凝劑，當儲液箱達到最高液位時控制器切斷干粉進料器的電源并投加停止進藥，水流保持持續流動沖洗一段時間后，控制器切斷干粉進料器的電源。

2. 干粉進料器

電磁閥打開進水幾秒后，c所示的干粉進料器通過 PLC 控制變頻器驅動干粉進料器，按照預先設定的濃度，干粉進料器與水的流量成正比例輸送干粉。干粉落入沖洗裝置，經水溶解，浸濕的干粉和溶解水流入溶液箱。

3.三個溶液箱

a所示的三個溶液箱是隔成3個相對獨立的箱體——保證了有充分的時間使絮凝劑的配制溶解、熟化和儲液，同時防止了經過熟化的溶液與新配制的溶液發生混合。3個溶液箱里分別配有三個攪拌器，水和干粉在第一個溶液箱的配制，充分攪拌后進入到第二個熟化箱，經攪拌器充分攪拌后進入到第三個儲液箱。第三個儲液箱安裝有液位傳感器，由 PLC 監測液位傳感器的信號，根據程序設置的“低液位”和“高液位”所對應的液位觸點啟動或停止自動配制溶液。同時PLC也控制三個攪拌器的啟停，配制和熟化箱的攪拌器在配藥過程中保持持續攪拌狀態，儲液箱的攪拌器根據液位啟停，高液位用于防止溢流，并停止配藥，低液位時啟動配藥裝置。

當設備處于設置模式中時，可以進入調試設備所有必要的配置。在此模式中，控制器屏蔽所有干擾設置的功能。

4. 調節預沖洗和后沖洗時間

為了防止干粉在配制設備中堆積，設定進水的預沖洗時間5秒和后沖洗時間10秒，以確保任何情況下，干粉均充分地進入；

電磁閥打開后，經過數秒鐘，充分地沖洗設備。幾秒后，干粉給料器啟動開始配藥。在達到儲藥箱最大液位后，干粉進料器電源關斷。電磁閥仍保持開通，經過后沖洗時間為止。

5.攪拌器

每次配置溶液過程開始，攪拌器均重新啟動。一旦第3個儲液箱達到了高液位，2個攪拌器仍持續攪拌。第3個攪拌器在每次配置溶液過程開始以液位的自動控制啟停，并可選擇適當?shù)耐ā獢嚅g隔時間使藥劑混合效果更好，而不會破壞經過熟化的大分子溶液。

6.濃度設置

設置溶液濃度一般在0.05%-10%范圍內，現場設定的濃縮液濃度為0.4%時，調節合適的進水流量配制所需的濃度。

7.流量設置

8.校正干粉進料器

攪拌器和干粉進料器可以手動操作啟動和停止，選擇相應的菜單測試攪拌器、干粉進料器的啟停，亦可用時間間隔的方式設置攪拌器。
