匯辰IM155 Profinet分布式IO在MBR一體化污水處理設備中的應用

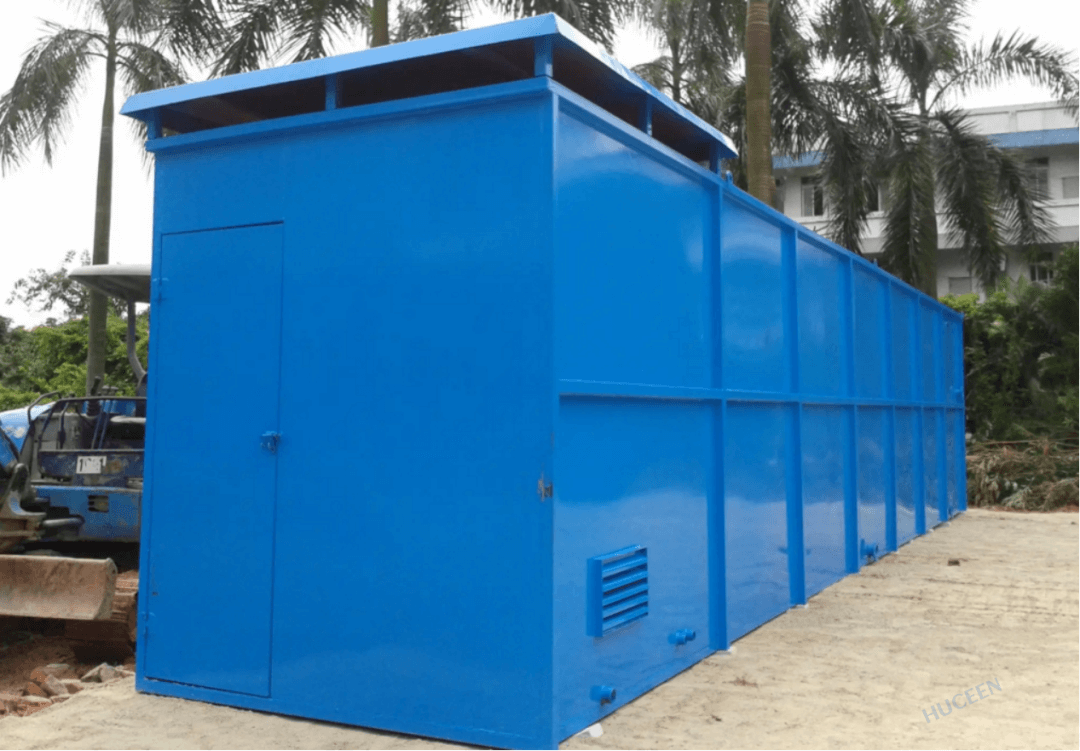

MBR一體化污水處理設備介紹

  針對農村、鄉鎮生活污水面廣、量少、污水無法全面收集、管網投資高、傳統工藝繁瑣、無專業人員運營管理、出水難以保證穩定達標等實際現狀，MBR一體化污水處理設備擁有如以下優勢：

  1、該工藝集成新型膜技術及生物模擬技術，脫氮除磷效果好、剩余污泥量少，處理流程短，無需沉淀環節。

  2、出水水質穩定優質，由于膜的高效分離作用，分離效果遠好于傳統沉淀池，處理出水極其清澈，懸浮物和濁度接近于零，細菌和病毒被大幅去除，出水水質優于建設部頒發的生活雜用水水質標準（CJ25.1-89），可以直接作為非飲用市政雜用水進行回用。

  3、剩余污泥產量少，該工藝可以在高容積負荷、低污泥負荷下運行，剩余污泥產量低（理論上可以實現零污泥排放），降低了污泥處理費用。

  4、占地面積小，不受設置場合限制，生物反應器內能維持高濃度的微生物量，處理裝置容積負荷高，占地面積大大節省；該工藝流程簡單、結構緊湊、占地面積省，不受設置場所限制，適合于任何場合，可做成地面式、半地下式和地下式。

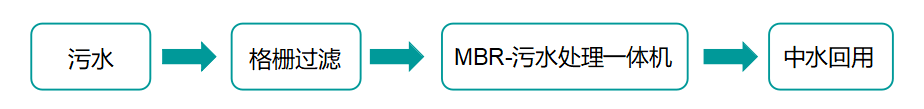

工藝流程說明

經管道收集的生活污水通過粗、細格柵去除污水中較大的固體顆粒物質后，進入調節池進行水質均質。污水通過提升泵泵入MBR一體化設備內，一體化設備內培養有大量的馴化細菌，在兼氧、好氧微生物的新陳代謝作用下，污水中的各類污染物得到去除。通過膜的過濾作用可以完全做到“固液分離”，從而保證水濁度降至極低。污水中的各類污染物也通過膜的過濾作用得到進一步的去除。處理后出水直接達標排放，剩余有機污泥近零排放。

項目系統配置

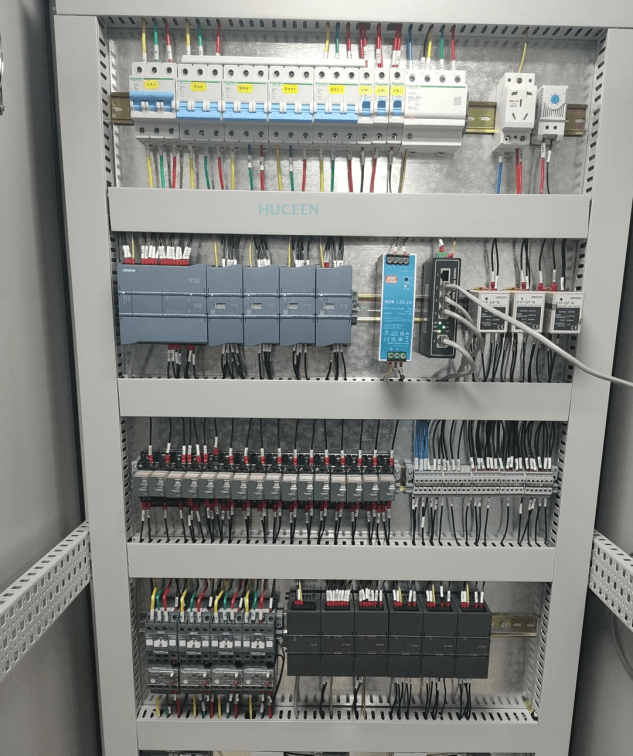

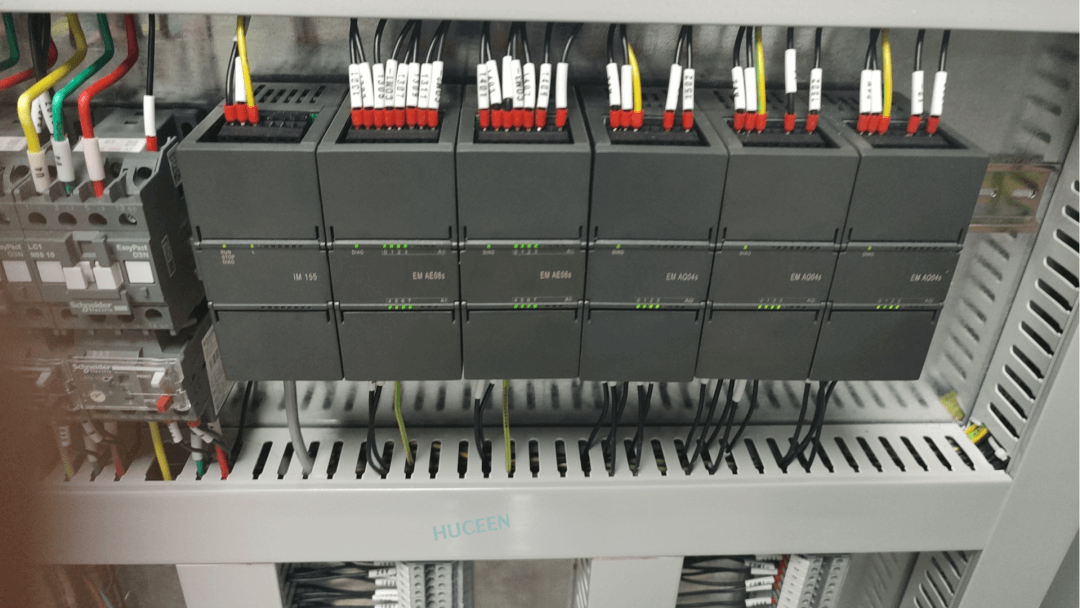

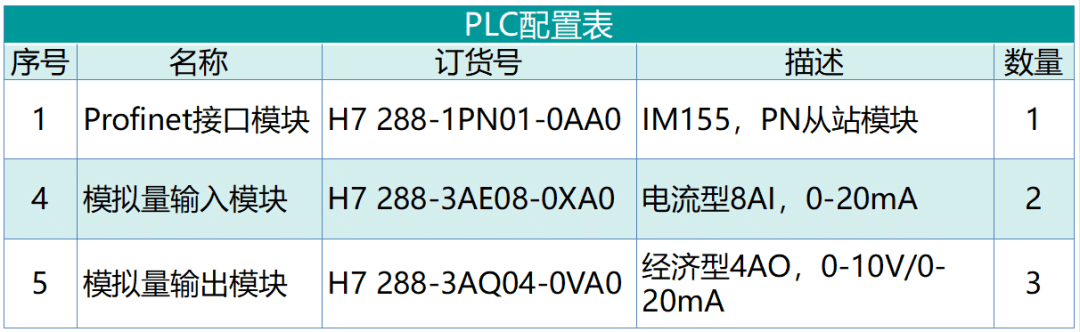

  該項目主控系統選用SIMATIC S7-1200 CPU 搭配匯辰IM155 Profinet分布式IO方案。S7-1200作為Profinet 主站CPU；通過Profinet協議擴展匯辰IM155 Profinet從站模塊，并在IM155模塊后擴展模擬量模塊。
